格力中央空調家用GMV 智睿變頻變?nèi)菁彝ブ醒肟照{(diào)工程設計及安裝
一、室內、外機制冷劑配管設計

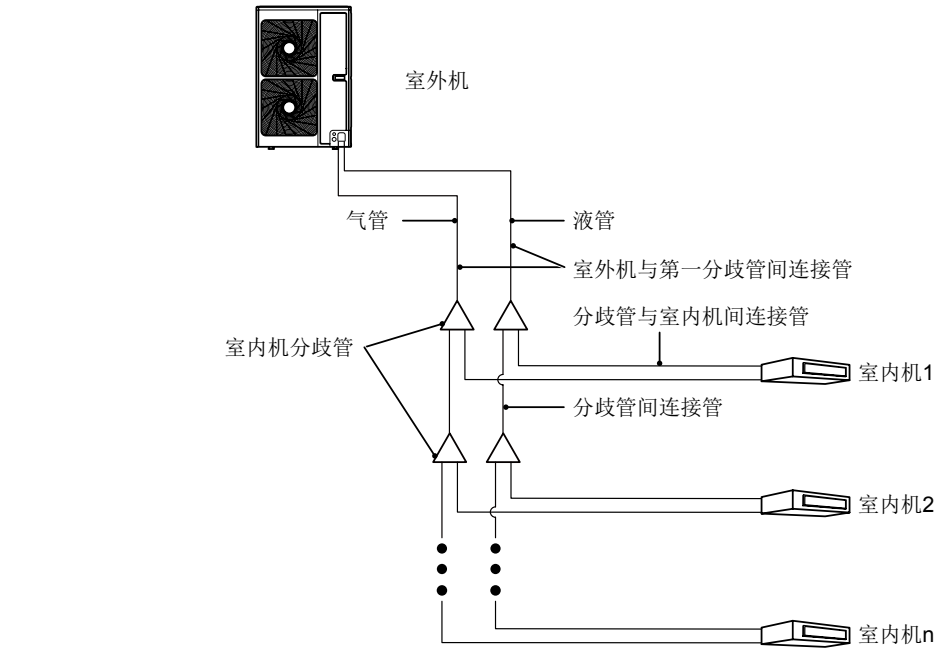

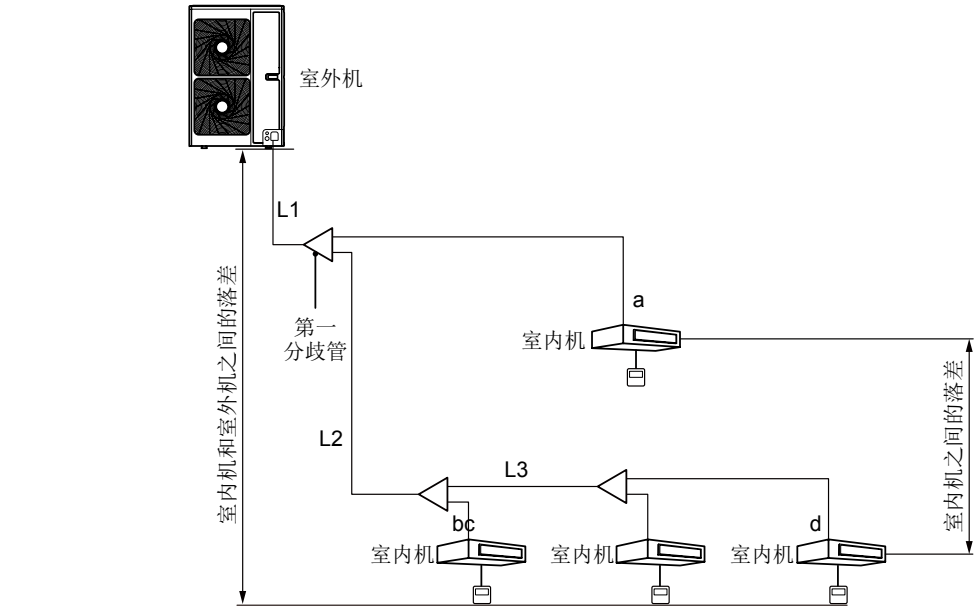

1、室內、外機配管示意圖

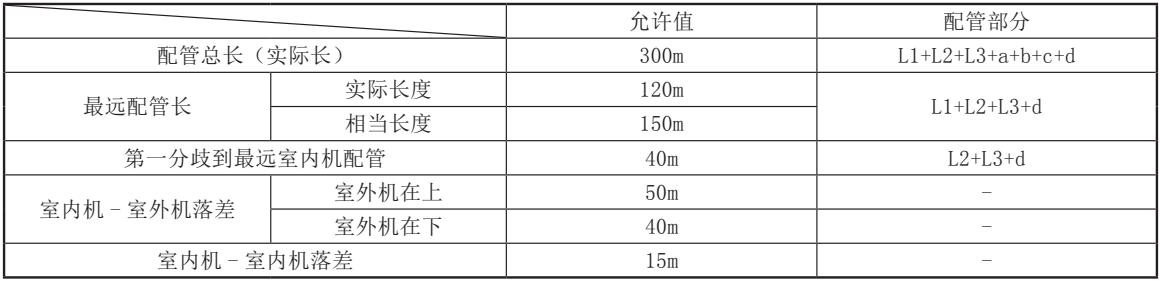

2、連接管允許長度和落差
室內外機連接方式采用 Y 型分歧管連接，連接方式見下圖；
GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1
3、室外機至第 室內分歧間的配管（主管）尺寸
室外機至一室內分歧管的配管尺寸按室外機的接管尺寸選擇。

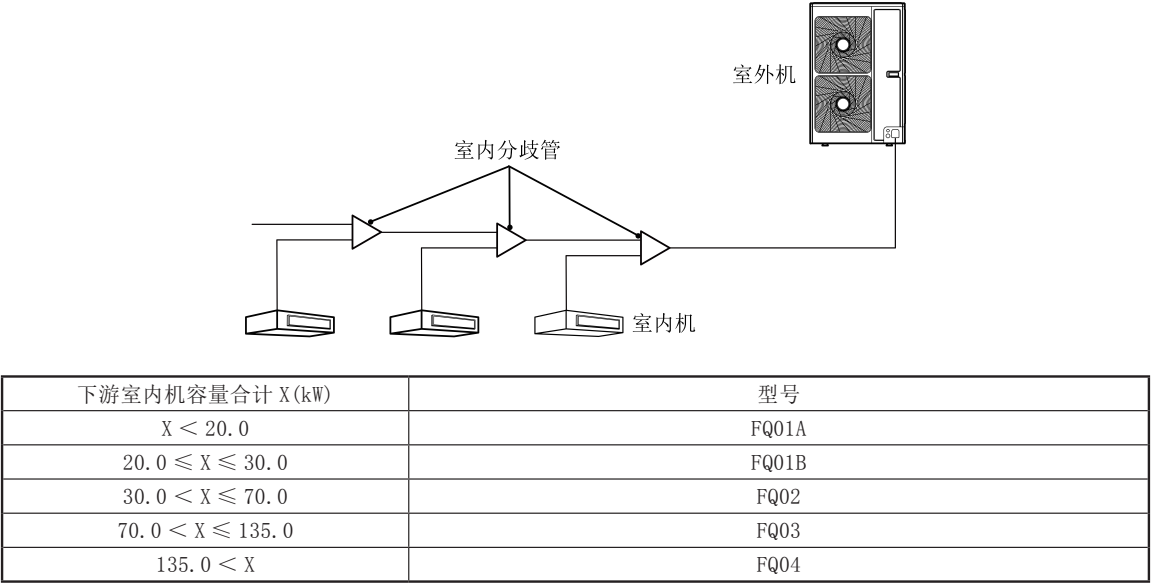

4、室內側分歧管的選擇
室內機間的分歧管選擇根據下游內機總?cè)萘康拇笮“聪卤磉x擇適合的分歧管，當超過室外機容量時，以室外機容量為準。
5、室內側分歧管間的配管尺寸
室內機間的分歧管間的配管尺寸根據下游所接室內機容量選定 ; 當超過室外機容量時，以室外機容量為準。
6、室內分歧管至室內機間的配管尺寸
室內機分歧管和室內機間配管尺寸與室內機配管尺寸保持一致。
注 : 如果室內機距離其近的分歧管長度大于 10m 時，額定容量 5.0kW 及以下的內機液管應加大一號。
二、制冷劑配管安裝

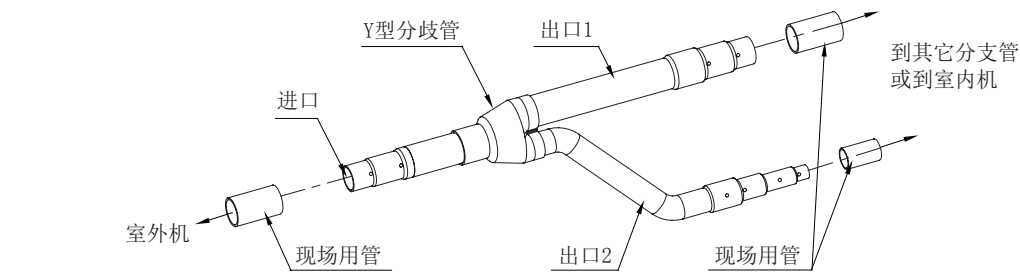

1、Y 型分歧管
Y 型分歧管有不同管徑的管段，可以方便地配合不同的管徑的銅管。配管時選擇合適管徑的管段，用切管器在合適管徑管段的中部切開，并去除毛刺。如下圖所示。安裝 Y 型分歧管必須使其分歧管豎向或水平。
分歧管保溫，使用能經受 120℃或更高溫度的保溫材料，不可使用分歧管自帶的泡沫作為保溫材料。
2、管路的安裝及保溫

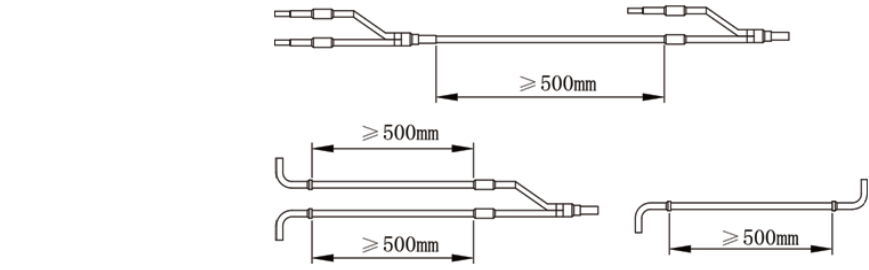

多聯機空調系統，每根銅管都要貼上標簽，以便區別各銅管所屬系統，防止接錯。分歧管安裝時，相鄰兩個分歧管之間的直管段長度不小于 500mm；分歧管主管端口前的直管段不小于 500mm；分歧支管到室內機部分直管段不小于 500mm。如下圖。
2.1 Y 型分歧管無論是水平還是豎直安裝，其前后都必須有以下三個固定點。如下圖。
固定點 1--- 主進管段背分歧側距離焊接點 100mm 處；
固定點 2--- 主分支管背分歧點側距離焊接點 200mm 處；
固定點 3--- 分支管背分歧點側距離焊接點 250mm 處。
2.2 管路的保溫
◆ 為避免在連接管上冷凝結露和漏水，連接管氣管和液管必須用保溫材料和膠帶包扎與空氣隔絕。
◆ 保溫材料應采用能耐管路溫度的材料：對于熱泵機型，液管側要求耐溫不低于 70℃，氣管側要求耐溫不低于 120℃。對于單冷機型，液管側要求耐溫不低于 70℃，氣管側要求同液管側相同。
例：耐熱聚乙烯泡沫（耐 120℃以上）；發泡聚乙烯（耐 100℃以上）。
室內外機接頭處用接頭保溫材料包好，與室內外機壁面無間隙，如下圖。
◆ 分歧管保溫，使用與管路相同的保溫材料，不可使用分歧管自帶的泡沫作為保溫材料。
◆ 當包扎保溫膠帶時，每一圈要壓住前一圈帶子的一半。勿將膠帶裹得太緊，以免降低隔熱效果。
◆ 完成保護工作和纏好管后，用密封材料將墻上的洞封好。
2.3 管路的支撐和防護
◆ 懸空的連接管路應做好支撐，支撐之間距離按下表選擇。
◆ 室外管路要做好防意外損傷處理，管路超過 1m，必須給管路加一扣板保護。

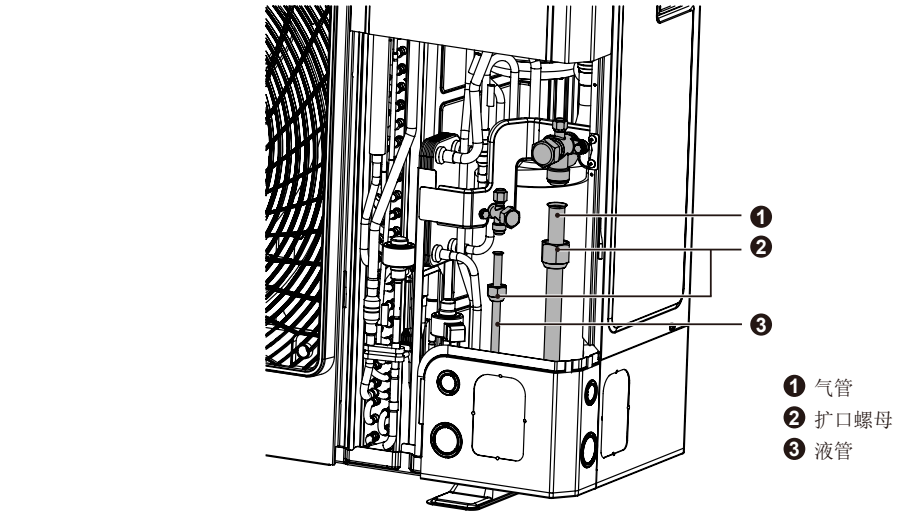

2.4 室外機管路連接
◆ 室外機管路連接，適用于 GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1。
如下圖所示，打開外層隔音棉，在壓縮機與直管間放入隔火板，用釬焊槍將直管 1、直管 2 焊下，將配管（連接管 1，2）安裝到對應位置上，并用焊條將縫隙封死，先焊液側配管再焊氣側配管。焊接過程中，必須用濕紗布纏繞包裹兩個截止閥。焊接時，火焰不能燒到隔音棉或其它器件。
三、追加制冷劑
GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1
補充制冷劑質量的計算方法：
◆ 當系統液管總長≤ 20m 時，無需追加或釋放冷媒。
◆ 當系統液管總長 >20m 時：需追加的制冷劑質量（單位：kg）=Σ 液管長度 × 每米液管制冷劑
◆ 追加量 -0.76，其中各管徑規格的液管每米長度追加冷媒量對照如下表：
注：
① 如果按照以上規則計算出來的冷媒追加量≤ 0，則無需追加或釋放冷媒，否則按照計算出的數值追加相應質量的冷媒。
② 冷媒追加量必須要精準，否則機組可能無法正常使用。
③ 由于現場確定連接管長度，所需追加制冷劑量按現場液管尺寸及其長度來確定。
④ 記錄下制冷劑追加量，以便于售后維修工作。
保證系統不泄露后，在壓縮機沒有工作時，首先從室外機液管閥門注入口處向機組追加充注規定量的 R410a 制冷劑直到充注到需要量為止。當發現由于管內壓力上升而不能較快充注到所需要補充的制冷劑量時，可以將機組置于制冷開機狀態，從外機低壓檢修口處進行制冷劑充注。

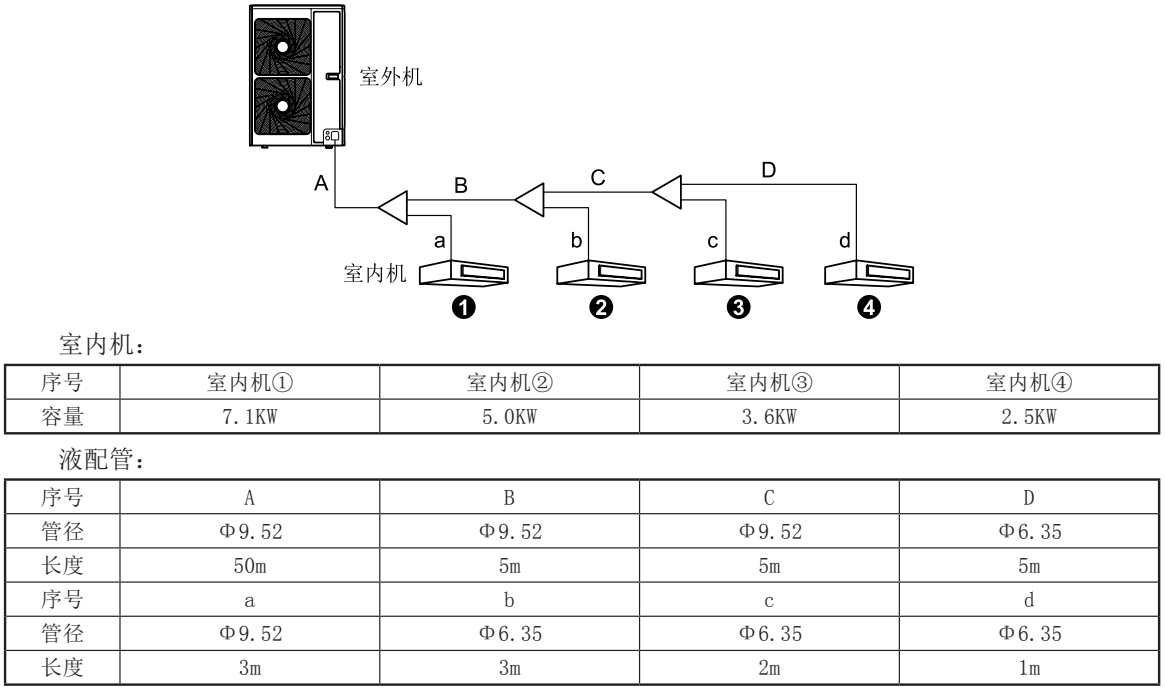

各液配管總長：
Φ9.52：A+B+C+a=50+5+5+3=63m
Φ6.35: D+b+c+d=5+3+2+1=11m
小追加制冷劑量 =63×0.054+11×0.022-0.76=2.884kg。
四、產品電氣安裝
注意：空調機必須可靠接地，若接地不正確會導致觸電或火災。
1、電氣布線
◆ 按國家布線規則進行安裝。
◆ 電源一定要使用額定電壓及空調機組專用電源。
◆ 電源線應有可靠固定，以免接線端子受力。請不要用力拉動電源線。
◆ 電源線線徑應足夠大，電源線和連接線損壞必須用專用的電纜線來更換。
◆ 所有電氣安裝務必由專業人士按國家和當?shù)胤伞⒁?guī)章進行。
◆ 機組必須可靠接地，符合 GB 17790-2008 相關要求。
◆ 必須安裝可切斷整個系統電源的斷路器和漏電開關 ( 單臺機組需配 30mA 的漏電開關 )。
◆ 斷路器應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護，應選用“D”型斷路器。
◆ 現場接線時請以機身所貼線路圖為準。
◆ 以下選型的條件：
① 斷路器及電源線規格是基于機組******功率（******電流）選取。
② 電源線規格基于使用環境為 40℃，電纜工作溫度為 90℃的多芯銅芯電纜（如 YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力
電纜）明敷在線槽中的條件下得出的（GB/T 16895.6-2014），如果使用條件不同，請根據國家標準核算調整。
③ 斷路器規格基于斷路器工作時其旁邊環境溫度為 40℃的條件下得出，如果使用條件不同，請根據斷路器規格書核算調整。
④ 斷路器應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護。
⑤ 工程布線應滿足 GB/T16895.6-2014 要求，確保線路壓降滿足要求，保證設備端電壓不低于設備標稱值的下限。
2、斷路器和電源線選型
2.1 GMV 智睿家用多聯空調機組室外機斷路器和電源選型推薦表：
注：
① 機組電源線必須為銅芯電纜，工作溫度不能大于其規定值。
② 如電源線長度大于 XX 米，請適當加大電源線橫截面，以免過載引起事故。
③ 以上選型條件：電源線規格是指 BV 單芯線（2 ～ 4 根）穿塑料管時敷設且使用環境溫度為 40℃時所選用的規格，斷路器為溫度

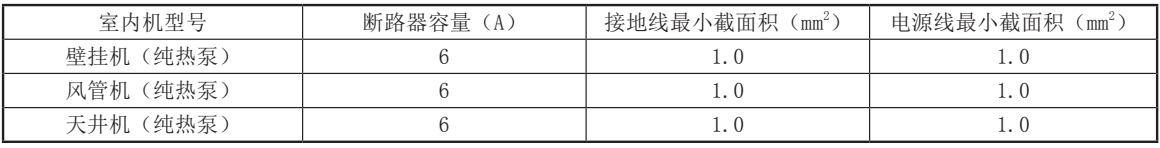

40℃時所使用，斷路器為“D”型。如果現場實際安裝條件有所改變，請按照廠家提供的電源線、斷路器規格書，酌情考慮降容量使用。每一臺室內機單獨安裝斷路器的容量及電源線的規格。注意室內機的斷路器是作為對應室內機短路保護及異常過載用，平時處于合上狀態。所有斷路器終端須統一接到一個總電源開關，用于切斷所有內機電源。

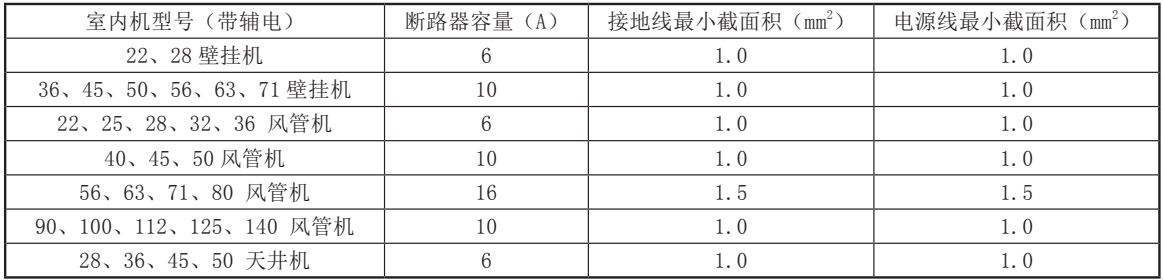

如果內機選擇帶輔助電加熱的，則須根據輔助電加熱的容量大小選擇斷路器容量，以下是須特別配置的斷路器的機型。
3、接地要求
◆ 空調機組為Ⅰ類電器，請務必采取可靠接地措施。
空調機組內的黃綠雙色線為接地線，切不可移作它用，更不可將其剪斷。不能用自攻螺釘固定。否則，將帶來觸電危險。
◆ 接地電阻，應符合國家標準 GB 50169-2016 的要求。
◆ 用戶電源必須提供可靠接地端。請不要把接地線接到下列地方：
a. 自來水管； b. 煤氣管； c. 排污管； d. 專業人士認為不可靠的其它地方。
4、機組接線圖

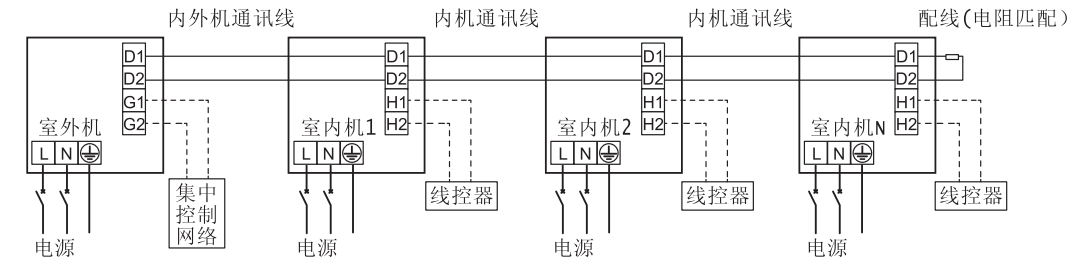

4.1 室外機電氣接線圖
內外機分開供電
單相電機組（GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1）連接方式
注：
① 各室內機、室外機通訊聯接端口詳見機組電氣原理圖。
② 每一臺室內機根據機組容量需安裝一斷路器（或熔斷器）。
③ 每一臺室內機斷路器（或熔斷器）作為對應室內機短路保護及異常過載用。
